一、概述

    (一)建築的分類

    1．按建築物的使用性質分

    1)工業建築：供人們從事各類生産的房屋。包括生産用房屋及輔助用房屋。

    2)民用建築：供人們居住、生活、工作和從事文化、商業、醫療、交通等公共活動的房屋。包括居住建築和公共建築。

    3)農業建築：供人們從事農牧業的種植、養殖、畜牧、貯存等用途的房屋。

2．按主要承重構件的材料分

    1)磚混結構建築：用磚牆(或柱)、鋼筋混凝土樓闆和屋頂承重構件作為主要承重結構的建築。

    2)鋼筋混凝土結構建築：主要承重構件全部采用鋼筋混凝土的建築。

3)鋼結構建築：主要承重構件全部用鋼材制作的建築。

    3．按結構的承重方式分

    1)牆承重式建築：用牆體承受樓闆及屋頂傳來的全部荷載的建築。如砌塊砌體結構體系和磚砌體結構體系，比如一些六層以下的住宅、教學樓、辦公樓等。

    2)框架結構建築：用梁、闆、柱(或闆、柱)組成的結構體系來承受屋面、樓面傳來的荷載的建築。分為混凝土框架和鋼框架體系。

    3)混凝土剪力牆結構建築：由縱、橫向鋼筋混凝土牆組成的結構來承受荷載的建築。這種鋼筋混凝土牆不僅能抵抗水平荷載和豎向荷載作用，還對房屋起圍護和分隔作用。這類建築側向剛度大，可以建得很高，适用于高層住宅、旅館等建築，如北京國際飯店。

    4)大跨度建築：橫向跨越30m以上空間的各類結構形成的建築。在這類結構中，屋蓋采用鋼網架、懸索或薄殼等，多用于體育館、大型火車站、航空港等公共建築中。

5)排架結構建築：排架結構建築由屋架(或屋面大梁)、柱和基礎構成主要的承重骨架。

6)預制混凝土構件裝配建築：裝配式建築的主要構件和部品、梁柱、闆、陽台欄闆、樓梯等都是工廠預制而成，運到工程現場進行安裝、組合而成的建築。目前主要用于住宅。

  （二）、民用建築構造組成

    一幢房屋，盡管它們在使用要求、空間組合、外形處理、規模大小等各不相同，但是構成建築物的主要組成部分是相同的，它們包括基礎、牆和柱、樓地層、樓梯、屋頂和門窗等。如圖2-3所示，是某校四層辦公樓的各組成部分。

    基礎是房屋最下面的部分，它承受房屋的全部荷載，并把這些荷載傳給下面的土層--地基。

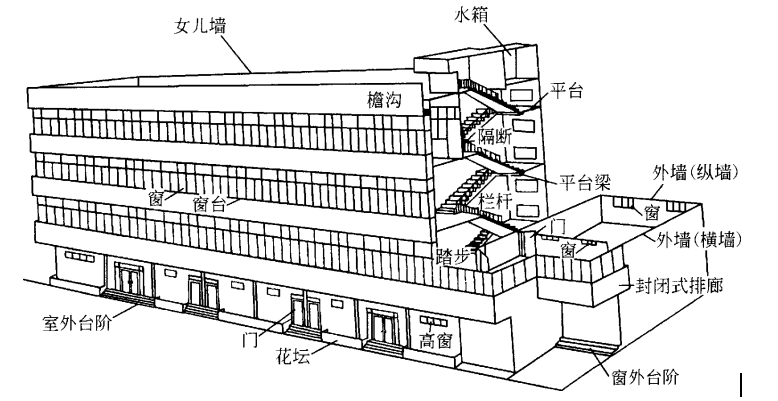

圖2-1  某學校辦公樓各組成部分示意圖

    牆或柱是房屋的垂直承重構件，它承受樓地層和屋頂傳給它的荷載，并把這些荷載傳給基礎。牆不僅有承重作用，還起着圍護和分隔建築空間的作用。

    樓地層是房屋的水平承重和分隔構件，包括樓闆和地面兩部分。

樓梯是樓房建築中聯系上下各層的垂直交通設施。

    屋頂是房屋頂部的承重和圍護部分。它承受作用于屋頂上的風荷載、雪荷載和屋頂自重等荷載，還要防禦自然界的風、雨、雪、太陽輻射熱和冬季低溫等的影響。

    門是供人及家具設備進出房屋和房間的建築配件，同時還兼有圍護、分隔作用。

窗的主要作用是采光、通風和供人眺望。

    房屋除上述基本組成部分外，還有台階、雨篷、雨水管、明溝或散水等等。

二、基礎與地下室

(一)基礎與地基概念

    1．基礎

  基礎是房屋最下面的一個組成部分，一般埋在土中。基礎支承在其下面的土層上。房屋所受的所有荷載都要通過一系列構部件傳給基礎，再由基礎傳給下面的土層。受基礎荷載影響的土層叫地基。

    2.地基承受荷載後其内部将産生應力和變形，應力随着土層厚度的增加而變小，達到一定深度以後就可以忽略不計。如圖2—4所示為地基中荷載擴散示意圖。

(二)基礎的類型與構造

    基礎的類型很多。按采用材料的不同可分為：磚基礎、毛石基礎、灰土基礎、混凝土基礎和鋼筋混凝土基礎。按受力性能又可分為：剛性基礎和柔性基礎。按構造形式分有：條形基礎、獨立基礎、整片基礎和樁基礎。

  基礎構造類型的選擇與建築物上部結構形式、荷載大小及地基承載力等有關。

     1．條形基礎

            條形基礎呈連續的帶狀，故也稱帶形基礎。條形基礎一般用于磚混結構的承重牆下，當房屋為框架結構時，若荷載較大且地基為軟土時，也有從單向或雙向将柱下基礎連續設置。

    一般的條形基礎由三個部分組成，即基礎牆、大放腳和墊層。

    2．獨立基礎

    獨立基礎多呈柱墩形，其形式有台階形、錐形；用料和構造與條形基礎基本相同，主要用于框架結構與排架結構的柱下。

    3．整片基礎

    整片基礎包括筏形基礎和箱形基礎。

  1)筏形基礎

    筏形基礎又叫闆式基礎或滿堂式基礎，适用于上部結構荷載較大、地基承載力差、地下水位較高、采用其他基礎不夠經濟的情況。筏形基礎按結構形式分為梁闆式和闆式兩類。梁闆式筏形基礎，其受力狀态類似倒置的鋼筋混凝土樓闆，框架柱位于地梁上(一般均為縱橫地梁的交叉點上)，将荷載傳給地梁下的底闆，底闆再将荷載傳給地基。一般梁間的空隙用素土或低強度等級混凝土填實，或者在梁間架空鋪設鋼筋混凝土預制闆。為闆式筏形基礎，闆式筏形基礎底闆較厚，不如梁闆式筏形基礎經濟。

     2)箱形基礎

    為了使基礎具有很高的剛度以承受上部極大的荷載，可将筏形基礎發展為中空的箱形基礎。箱形基礎由鋼筋混凝土底闆、頂闆和牆闆組成。其内部空間可用作地下室。這類地基多用于高層建築或需要有地下室的建築。為箱形基礎。

    4．樁基礎

    當建築物荷載較大，地基的軟弱土層厚度在5m以上，基礎不能埋在軟弱土層内，或對軟弱土層進行人工處理存在困難或不經濟時，常采用樁基礎。

    按樁的受力性能，樁的種類有端承型樁與摩擦型樁。把建築物的荷載通過樁端傳給深處堅硬土層的稱端承型樁，而通過樁側表面與周圍土的摩擦力傳給地基的則稱摩擦型樁。端承型樁适用于表層軟土層不太厚，而下部為堅硬土層的地基情況。摩擦型樁适用于軟土層較厚，而堅硬土層距地表很深的地基情況。

三、牆體

    (一)牆的種類、作用與材料的選擇

1．牆的種類

    牆的種類很多。按位置分有外牆和内牆，按方向分牆有縱牆和橫牆，按其受力情況分，牆有承重牆和非承重牆。

    2．作用

    民用建築中的牆一般有三個作用。首先，它承受屋頂、樓蓋等構件傳下來的垂直荷載及風力和地震作用，即起承重作用。第二，防止風、雪、雨的侵襲，保溫、隔熱、隔聲、防火、保證房間内有良好的生活環境和工作條件，即起圍護作用。第三，按照使用要求将建築物分隔成或大或小的房間，即起分隔作用。

    3．材料的選擇

構成牆體的材料和制品有磚、混凝土、各類砌塊和建築工業化部品夾心保溫大型闆材等。當前由于淘汰燒結粘土磚，因此各類建築都采用混凝土作為剪力牆。混凝土應根據各地的具體情況來選擇經濟合理的牆體材料。

    (二)牆體的構造

  1．磚牆的類型

 磚牆按構造一般有實心磚牆、空鬥牆、空心磚牆和複合牆等幾種類型。實心磚牆由普通黏土磚或其他實心磚按照一定的方式組砌而成；空鬥牆是由實心磚側砌或平砌與側砌結合砌成，牆體内部形成較大的空洞；空心磚牆是由空心磚砌築的牆體；複合牆是指由磚和其他高效保溫材料組合形成的牆體。

       2．磚牆的厚度

    普通黏土磚的尺寸是240mm×115mm×53mm，當采用普通黏土磚砌牆時，磚牆的厚度可以以磚長來表示，例如1／2磚牆、3／4磚牆、1磚牆、1磚半牆、2磚牆等，其相應厚度見表3-1-2。如果采用其他規格的磚，也可按此原則确定牆厚。

                     磚牆厚度的尺寸    表2-2

    3.砌塊牆

  混凝土輕質砌塊加氣混凝土塊，粉煤灰矽酸鹽塊等砌築隔牆大都用于框架結構的填充牆。以及承重的混凝土砌塊和複合保溫砌塊等。

 4.混凝土剪力牆

  當前住宅和建築90%以上建築均采用混凝土剪力牆，施工快、耐性好、抗震性好、便于維護保養，又是一種對環境無污染的牆材。其施工等級為C30以上。

四、樓地面

(一)地面

1．地面的組成

    地面是指建築物底層的地坪。底層地坪的做法有空鋪地坪與實鋪地坪兩種。空鋪地坪的做法與樓闆層相同。實鋪地坪的基本組成有面層、墊層和基層三部分。有些有特殊要求的地面，僅有基本層次不能滿足使用要求時，可增設相應的構造層次，如結合層、找平層、防水層、防潮層、保溫(隔熱)層、隔聲層等等。

    1)面層

    面層是人們日常生活工作、活動時直接接觸的表面層，它要直接經受摩擦、洗刷和承受各種物理、化學作用。依照不同的使用要求，面層應具有耐磨、不起塵、平整、防水、有彈性、吸熱少等性能。

    2)墊層

    墊層位于基層之上，面層之下，它承受由面層傳來的荷載，并将荷載均勻地傳至基層。按照受力後的變形情況，墊層又可分為剛性和非剛性兩種。

    剛性墊層有足夠的整體剛度，受力後不産生塑性變形，如混凝土、三合土等。

    非剛性墊層由松散的材料組成，無整體剛度，受力後産生塑性變形，如砂、碎石、爐渣等。

    3)基層

    墊層下面的土層就是基層。它應具有一定的耐壓力。對較好的土層，施工前将土層壓實即可。較差的土層需壓人碎石、卵石或碎磚，形成加強層。對淤泥、淤泥質土及雜填土、沖填土等軟弱土層，必須按照設計更換或加固。

    2．地面種類

    按面層所用的材料和施工方法，地面可分為整體面層地面和塊狀面層地面兩大類。

    整體地面的面層是一個整體。它包括水泥砂漿地面、混凝土地面、水磨石地面、菱苦土地面等。如圖2-5所示。

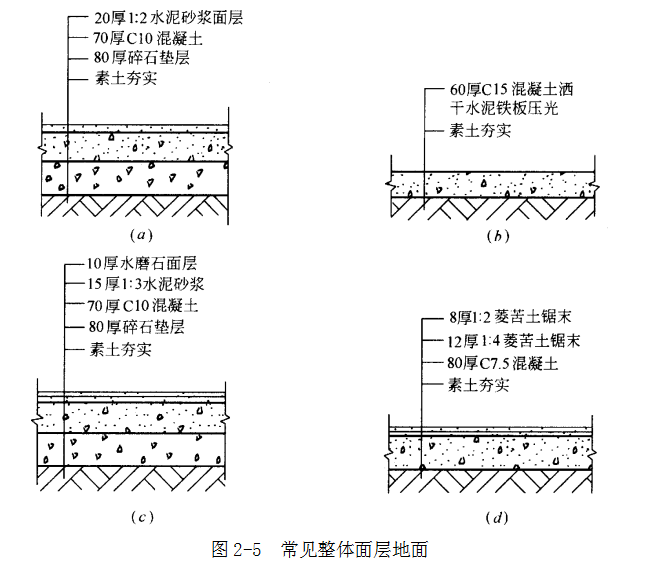

圖2-5  常見整體面層地面

(a)水泥砂漿地面；(b)混凝土地面；(c)水磨石地面；(d)菱苦土地面

塊料地面的面層不是一個整體，它是借助結合層将面層塊料粘貼或鋪砌在結構層上。常用的結合層有砂、水泥砂漿、瀝青等。塊料種類較多，常見的有陶瓷錦磚(馬賽克)、預制水磨石闆、缸磚、磨光的大理石或花崗岩闆、塑料闆與木闆等。如圖2-3所示。

(二)樓面(樓闆層)

    樓闆層将房屋沿垂直方向分隔為若幹層，并把人和家具等荷載及樓闆自重通過牆體或梁柱等構件傳給基礎。因此樓闆應具有足夠的強度、剛度和一定的隔聲能力。

 樓闆層由面層、結構層和頂棚三部分組成。樓闆按其使用的材料不同，有木樓闆、磚拱樓闆、鋼筋混凝土樓闆和鋼樓闆等。其中鋼筋混凝土樓闆是目前最為廣泛采用的一種。

鋼筋混凝土樓闆按施工方法可分為現澆(即整體式)和預制(即裝配式)兩種。

    1．現澆鋼筋混凝土樓闆

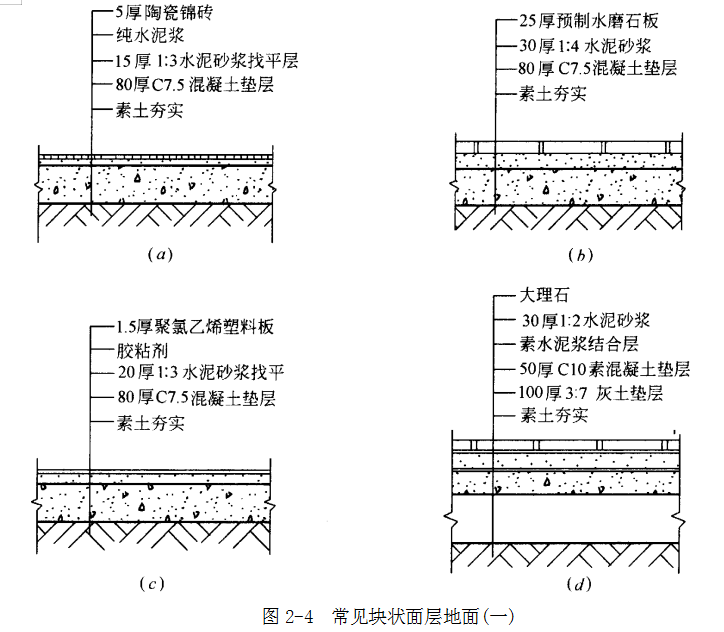

圖2-4  常見塊狀面層地面(一)

(a)陶瓷錦磚地面；(b)預制水磨石地面；(c)塑料地面；(d)大理石地面

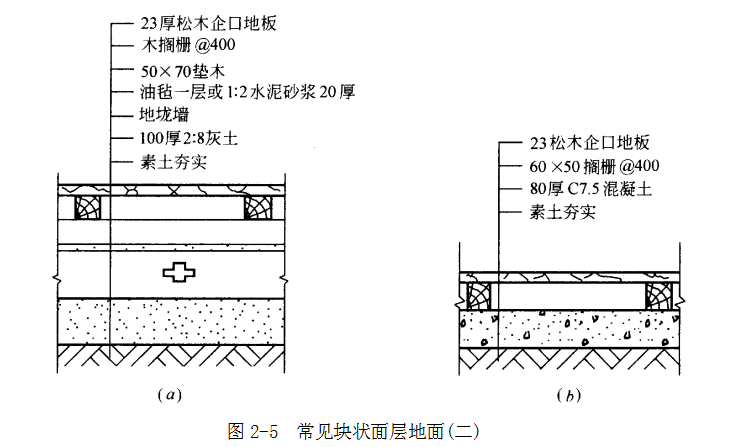

圖2-5  常見塊狀面層地面(二)

(a)空鋪木地面；(b)實鋪木地面

現澆鋼筋混凝土樓闆指在施工現場架設模闆、綁紮鋼筋和澆灌混凝土，經養護達到一定強度後拆除模闆而成的樓闆。這種樓闆整體性、耐久性、抗震性好，剛度也大，但施工工序多，工期長，而且受氣候條件影響較大。

 五、屋頂與頂棚

    屋頂按材料、結構的不同有各種類型，其建築的外形更是多種多樣(圖2-2-6)。其中，建築中常采用的屋頂形式主要有平屋頂和坡屋頂。

 (一)平屋頂

平屋頂的屋面僅設有利于排水所必需的較小的坡度，其最小坡度不宜小于2％，一般在3％～5％。

    1．平屋頂的構造層次及施工

平屋頂的主要構造層次有面層、結構層(承重層)和頂棚層。其布置和構造與樓闆相同(圖2-9)。

    1) 防水層的構造

    防水層按采用的防水材料不同，可以分為卷材防水屋面、塗膜防水屋面和剛性防水屋面。

    （1) 卷材防水屋面

    卷材防水屋面的卷材的種類主要有瀝青防水卷材、高聚物改性瀝青系防水卷材和合成高分子防水卷材等。

    卷材防水屋面一般構造層次如圖2-10所示。

    找平層為結構層(或保溫層)與防水層的中間過渡層，可使卷材鋪貼平整，粘結牢固，并具有一定的強度，以便更好地承受上面荷載。找平層可以用水泥砂漿、細石混凝土或瀝青砂漿等，厚度一般在15～35mm。找平層宜設置分格縫，縫寬20mm，并嵌填密實材料。為使底層和防水層結合牢固，在找平層上還應塗一層基層處理劑，處理劑應選用與卷材材性相容的材料。

    卷材防水層的層數應根據當地氣候條件、建築物的類型及防水要求、屋面坡度等因素來确定，一般在2～5層。粘結劑的層數總比卷材數多一層。

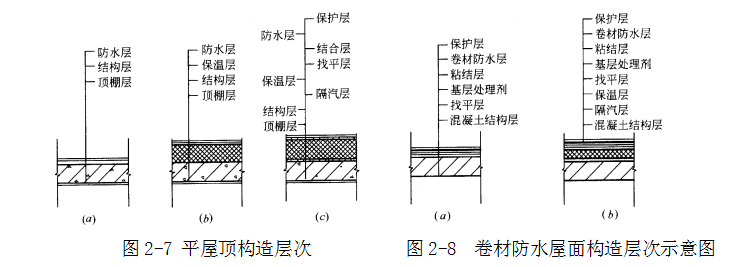

                                           圖2-7 平屋頂構造層次     圖2-8  卷材防水屋面構造層次示意圖

                                                                                                                                                    (a)不保溫卷材防水屋面；(b)保溫卷材防水屋面

   為減少陽光輻射的影響，防止暴雨和冰雪的侵蝕，延緩卷材防水層的老化速度，提高使用壽命，須在防水層上做保護層。保護層可采用淺色塗料塗刷，或粘貼鋁箔等，也可采用鋪設30mm厚細石混凝土、綠豆砂、雲母等。

  （2)塗膜防水屋面

    塗膜防水屋面是通過塗布一定厚度、無定形液态改性瀝青或高分子合成材料(即防水塗料)，經過常溫交聯固化而形成一種具有膠狀彈性塗膜層，達到防水目的。

                                                      一般構造層次如圖2-11所示。

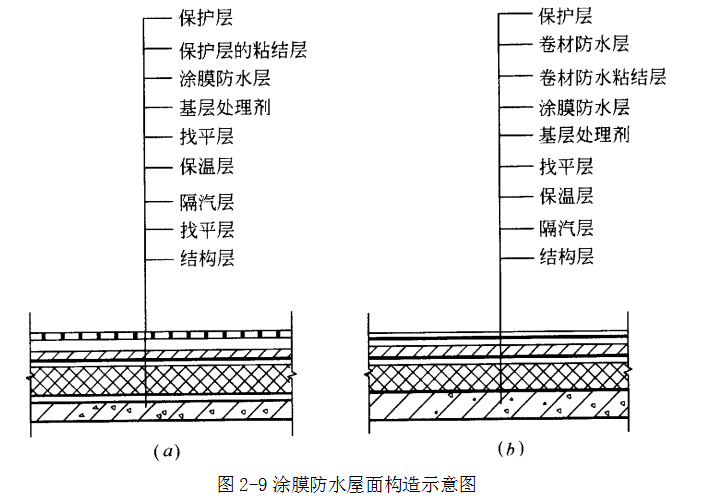

圖2-9塗膜防水屋面構造示意圖

(a)塗膜防水屋面構造；(b)塗膜與卷材複合防水屋面構造

（3)剛性防水屋面

    剛性防水屋面是指用細石混凝土、塊體材料或補償收縮混凝土等材料做防水層，主要依靠混凝土自身的密實性，并采取一定的構造措施以達到防水目的。

    由于剛性防水屋面面層所采用材料的特性，防水層伸縮的彈性小，對地基不均勻沉降、構件的微小變形、房屋的振動、溫度高低變化等都比較敏感；又直接與大氣接觸，表面容易風化，如設計不合理，施工質量不高都極易引起漏水、滲水等現象，故對設計及施工的要求比較高。

    剛性防水屋面的一般構造層次如圖2-12所示。

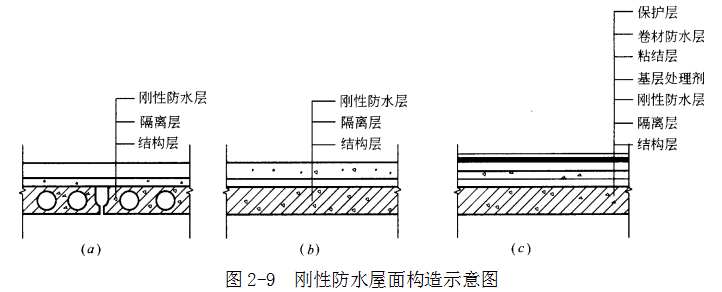

圖2-9  剛性防水屋面構造示意圖

(a)裝配式屋面剛性防水；(b)現澆整體式屋面剛性防水；(c)剛性與卷材複合防水

2)保溫與隔熱層的構造

    在寒冷地區，屋面一般都設置保溫層，以在冬期阻止室内熱量通過屋頂向外散失。而在我國南方地區，夏季時平屋頂因受太陽輻射而吸收大量的輻射熱，緻使熱量通過屋頂傳遞至室内，使室内溫度升高，而需對屋頂做隔熱處理。

    平屋頂的保溫措施，主要是設置保溫層，即在結構層上鋪一定厚度的保溫材料。常用的保溫材料有：膨脹珍珠岩、膨脹蛭石、泡沫塑料類、微孔混凝土和爐渣等。

    采用保溫層的屋面應在保溫層下設置隔汽層，其作用是防止室内的水汽滲入保溫層使保溫材料受潮，導緻材料的保溫性能降低。隔汽層可采用氣密性能好的單層卷材或防水塗料。

    平屋頂的隔熱措施，常用的有架空隔熱屋面、蓄水屋面和種植屋面等。架空隔熱屋面——即用燒結黏土或混凝土的薄型制品，覆蓋在屋面防水層上并架設有一定高度的空間，利用空氣流動加快散熱，起到隔熱作用。架空隔熱層的高度宜為l00～300mm。

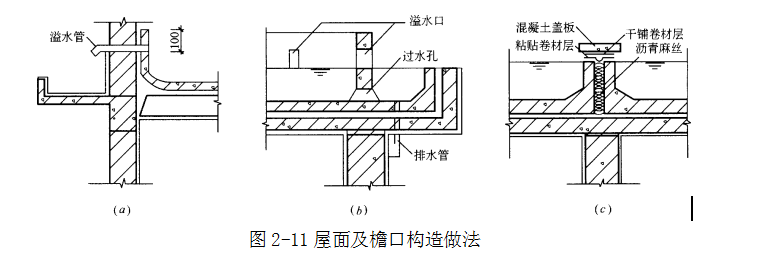

圖2-11屋面及檐口構造做法

(a)溢水口構造；(b)排水管過水孔構造；(c)分倉縫構造

    蓄水屋面——即在屋面防水層上蓄一定高度的水，起到隔熱作用。蓄水屋面蓄水層高度宜為l50～200mm。屋面及檐口、過水孔、分倉縫構造做法見圖1-13。

      種植屋面——即在屋面防水層上覆土或鋪設鋸末、蛭石等松散材料并種植物起到隔熱作用。檐口構造見圖2—11。

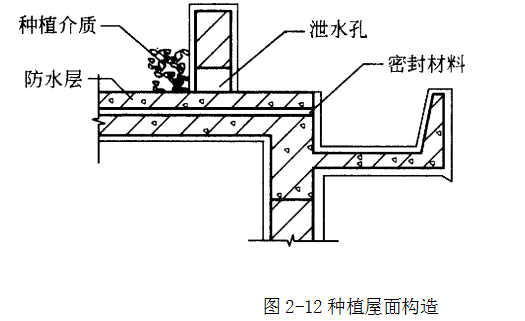

圖2-12種植屋面構造

2．平屋頂的細部構造

平屋面除了大面積防水層外，還須注意各個節點部位的構造處理，一般可分為：

    1)屋面的泛水構造

    泛水也稱返水。是防水屋面與垂直牆面交接處的防水處理，如山牆、天窗等部位。

    柔性防水屋面，泛水處應加貼卷材或防水塗料，泛水收頭應根據泛水高度和泛水牆體材料确定收頭密封形式(圖2-15)。

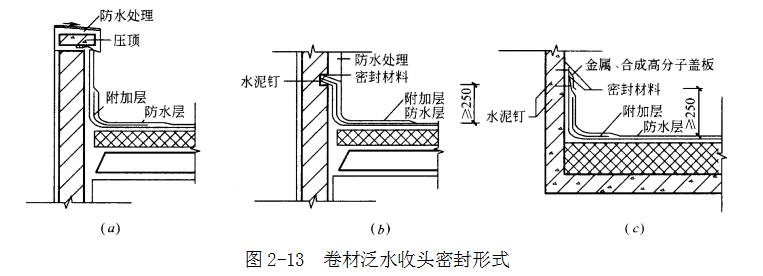

圖2-13  卷材泛水收頭密封形式

(a)卷材泛水收頭；(b)磚牆卷材泛水收頭；(c)混凝土牆卷材泛水收頭

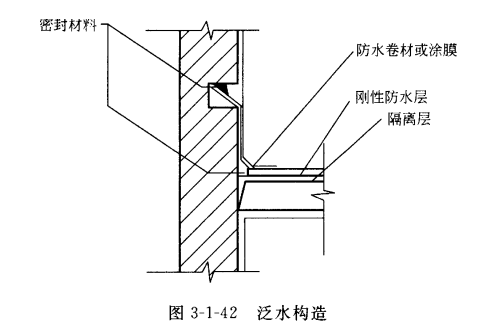

剛性防水屋面，防水層與牆體交接處應留有30mm的縫隙，并用密封材料嵌填，泛水處應鋪設卷材或塗膜附加層(圖2-13)。

2)屋頂的天溝、檐口構造

    平屋頂屋面的檐口，由于屋面排水方式的不同，而形成各種不同的檐口構造。常見的有自由落水檐口、挑檐溝檐口、女兒牆内檐溝檐口等類型，構造做法見圖2-17。

    3)剛性防水屋面的分倉縫

    分倉縫亦稱分格縫，是防止不規則裂縫以适應屋面變形而設置的人工縫。其間距大小和設置的部位均須按照結構變形和溫度脹縮等需要确定。

分倉縫的寬度宜為20～40mm，分倉縫的常用構造做法見圖2-18。

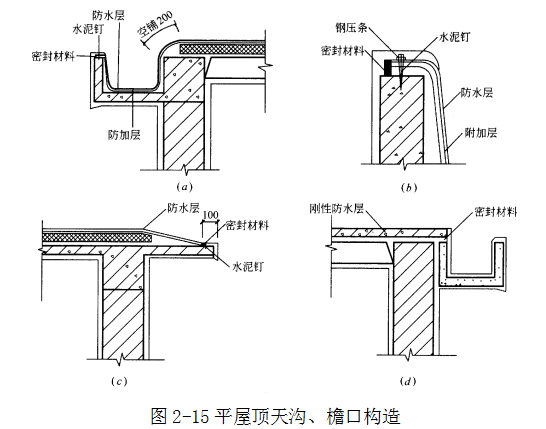

圖2-15平屋頂天溝、檐口構造

1. 檐溝；(b)檐溝卷材收頭；(c)無組織排水檐口；(d)檐溝滴水

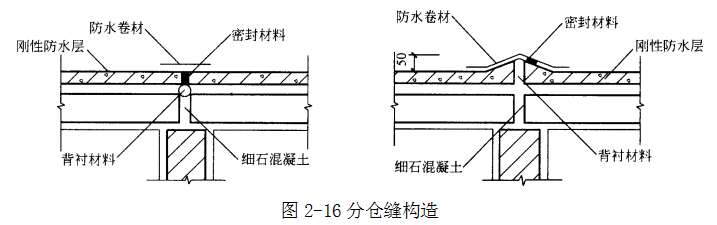

圖2-16分倉縫構造

4)伸出屋面管道接縫處的構造

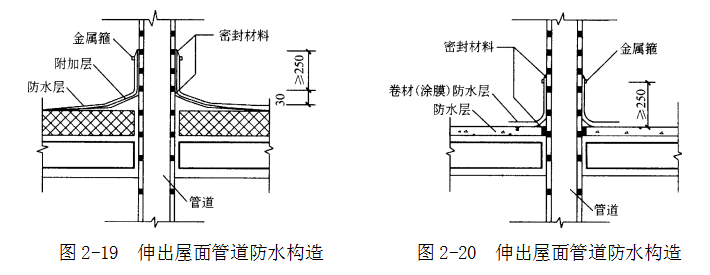

   圖2-19  伸出屋面管道防水構造          圖2-20  伸出屋面管道防水構造

柔性屋面管道伸出屋面，在管道周圍lOOmm内，以30％的坡度找坡，組成高30mm的圓錐台，在管道四周留20mm×20mm凹槽嵌填密封材料，并增加卷材附加層，做到管道上方250mm處收頭，用金屬箍或鋼絲緊固，密封材料封嚴(圖2-19)。

剛性屋面管道伸出屋面，其管道與剛性防水層交接處應留設縫隙，用密封材料嵌填，并應加設柔性防水附加層；收頭處應固定密封材料(圖2-20)。

5)雨水口的構造

雨水口分為設在天溝、檐溝底部的水平雨水口和設在女兒牆上的垂直雨水口兩種。無論在什麽部位，構造上都要求它排水通暢防止滲漏和堵塞。雨水口通常采用鑄鐵或塑料制品的漏鬥形定型配件，上設格栅罩。圖2-21(a)、（b)分别為橫式雨水口和直式雨水口。

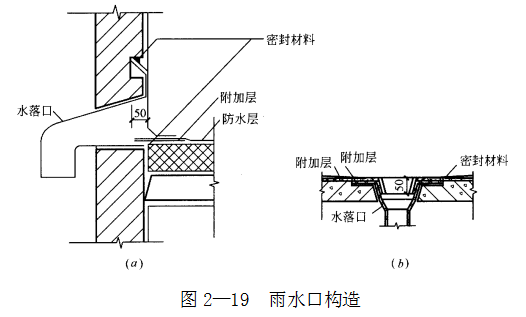

圖2—19  雨水口構造

(a)橫式雨水口；(b)直式雨水口

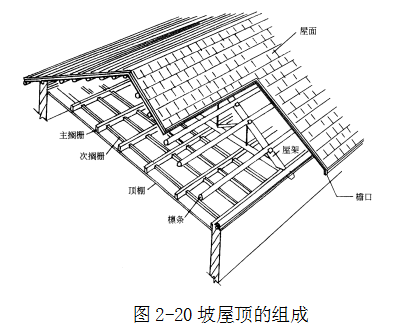

圖2-20坡屋頂的組成

(二)坡屋頂

    坡屋頂系排水坡度較大(一般>10％)的屋頂，由各類屋面防水材料覆蓋。根據坡面組織的不同，主要有單坡頂、雙坡頂和四坡頂。

坡屋頂一般由承重結構(承重層)和屋面(防水層)兩部分組成，根據不同的使用要求還可以設置保溫層、隔熱層及頂棚層等(圖2-20)。

    1．坡屋頂的承重結構

    坡屋頂的承重結構主要是承受屋面荷載并把它傳遞到牆或柱上。它的結構大體上可以分為山牆承重和屋架承重等。

    2．坡屋頂的屋面構造

    當坡屋頂的屋面由檩條、椽子、屋面闆、防水材料、順水條、挂瓦條、平瓦等層次組成時，我們稱之為平瓦屋面。其中當檩條間距較小(一般小于800mm)時，可直接在檩條上鋪設屋面闆，而不使用椽子(圖2-25)。

    常用的平瓦屋面構造做法有以下三種。

圖2-23屋架形式

(a)四支點木屋架；(b)鋼木組合豪式屋架；(c)、(d)預制鋼筋混凝土屋架

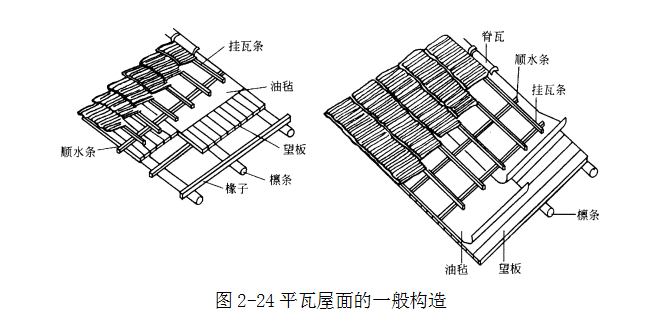

圖2-24平瓦屋面的一般構造

1)冷攤瓦屋面

冷攤瓦屋面是平瓦屋面中最簡單的做法，即在檩木上擱置椽子，再在椽子上直接釘挂

瓦條後挂瓦(圖2-27)。

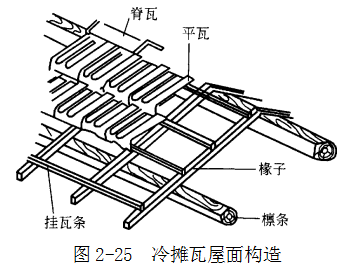

圖2-25  冷攤瓦屋面構造

2)屋面闆平瓦屋面

屋面闆平瓦屋面是在檩條或椽子上釘屋面闆，屋面闆的厚度為15～25mm，闆上鋪一層卷材，其搭接寬度不宜小于lOOmm，并用順水條将卷材釘在屋面闆上；順水條的間距宜為500mm，再在順水條上鋪釘挂瓦條後挂瓦。

3)鋼筋混凝土挂瓦闆平瓦屋面

    用鋼筋混凝土挂瓦闆擱置在橫牆或屋架上，用以替代檩條、椽子、屋面闆和挂瓦條。
